単相、双方向電力/エネルギーIC

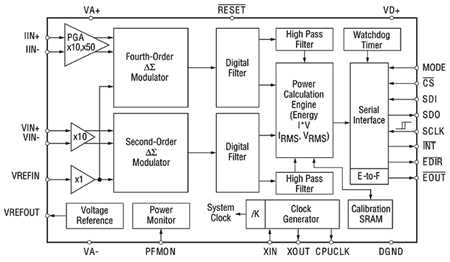

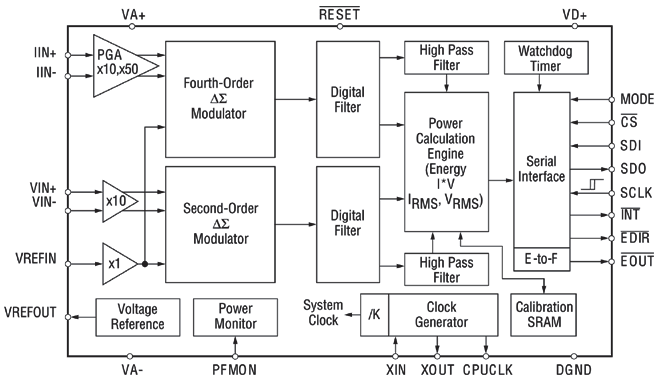

CS5460Aは、2つのデルタシグマADC、高速電力計算機能、シリアル・インターフェースを1つのチップに搭載した、高集積デルタシグマ・アナログ/デジタル・コンバータ(ADC)です。単相式、または3線式電力メーター用に、エネルギー、瞬時電力、IRMS、VRMS2を正確に測定し計算できるよう設計されています。
CS5460Aは、電流測定用に低コストのシャント抵抗器または変圧器、また、電圧測定用に抵抗分割器または計器用変圧器と接続することができます。マイクロコントローラと、エネルギーに比例したプログラム可能な周波数出力と通信するための双方向シリアル・インターフェースが装備されています。CS5460Aには、AC/DCシステムレベルのキャリブレーションを容易にする、オンチップ機能が搭載されています。
「自動ブート」機能により、CS5460Aは単体で機能し、システム電源投入時に自動で初期化されます。自動ブート・モードの場合、CS5460Aは外部EEPROMからキャリブレーション・データと起動指示を読み取ります。このモードにすると、CS5460Aはマイクロプロセッサなしで動作できるので、低コストの計測用途に適しています。

Rocks® Cirrus RocksTM Cirrus®

テクノロジー

電力測定

特長

  • エネルギー・データ直線性: 1000:1のダイナミック・レンジで読み取り値の±0.1%
  • オンチップ機能: エネルギー、I * V、IRMSおよびVRMS、エネルギー/パルス変換
  • シリアルEEPROMからのスマート「自動ブート」モード
  • AC/DCシステム・キャリブレーション
  • 計数器/ステッパー・モーター・ドライバ
  • IEC、ANSI、JISの精度仕様に準拠
  • 消費電力: <12 mW
  • オンチップ2.5 V基準(標準25 ppm/°C)
  • シャント・センサーに合わせてインターフェースを最適化
  • 位相補償
  • 単一電源のグラウンド基準信号
  • シンプルな3線式デジタル・シリアル・インターフェース
  • ウォッチドッグ・タイマー
  • 電源モニター
  • 電源構成
    • VA+ = 5 V、VA- = 0 V、VD+ = 3 V~5 V
    • VA+ = 2.5 V、VA- = -2.5 V、VD+ = 3 V
  • パッケージ: 24ピンSSOP、鉛フリー対応

パラメトリック仕様

新設計には推奨しません
推奨される代替製品: CS5490
