114 dB、192 kHz ステレオA/Dコンバータ

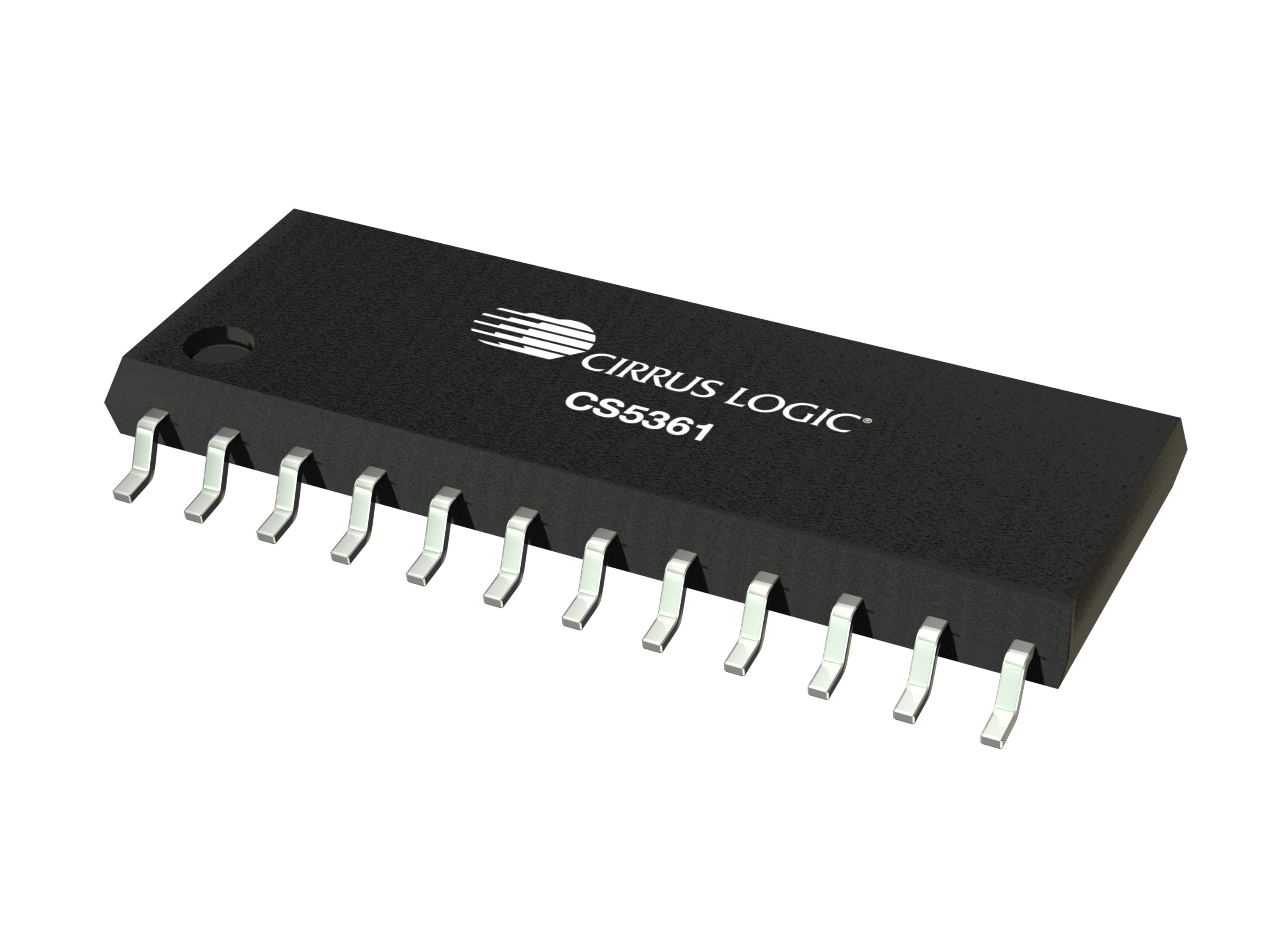

CS5361は、デジタル・オーディオ・システム向けの一体型オーディオA/Dコンバータ(ADC)です。サンプリング、A/D変換、およびアンチエイリアス・フィルタリングなどの機能を備え、左右の各チャネルに対して最大192 kHzのサンプル・レートで24ビットのシリアル・フォーマットでの入力を実現します。CS5361は、5次マルチビット・デルタ・シグマ・モジュレータ、その後段にデジタル・フィルタリングおよびデシメーション回路を使用しているため、アンチエイリアス・フィルタを外付けする必要がありません。ADCは差動アーキテクチャを採用し、優れたノイズ除去性能を実現します。CS5361は、オーディオ/ビデオレシーバ、DVD-R、デジタル・ミキシング・コンソール、エフェクト・プロセッサ、および車載システムなど、広いダイナミック・レンジ、極めて低い歪み率および低ノイズ特性が要求されるオーディオ・システムに最適です。

特長

  • ダイナミック・レンジ:114 dB
  • -105 dB THD+N
  • 低レイテンシのデジタル・フィルタ
  • マスター・モードまたはスレーブ・モードをサポート
  • CS5381とピン互換
  • 機能的にCS5351と互換

パラメトリック仕様

チャネル 2
分解能(ビット) 24
ダイナミック・レンジ(dB) 114
THD+N (dB) -105
サンプル・レート(kHz) 192
アナログ入力/出力 差動
パッケージ 24 SOIC、
24 TSSOP

技術文書

CS5361製品データシート

2005 年 2 月 1 日、DS467F2:445 Kb

CS5351/61の製品情報

2002 年 7 月 1 日、0053-0602-PB:840 Kb

設計リソース

AN263オーディオ変換システムのノイズ計算と要件

2004 年 10 月 18 日、AN263REV1:120 Kb

AN241アナログ入力バッファ・アーキテクチャ

2003 年 11 月 1 日、AN241REV1:716 Kb

AN232 AK5393からCS5361/81に変換

2003 年 7 月 1 日、AN232REV1:106 Kb

AN239 CS5361/CS5381互換性

2003 年 5 月 1 日、AN239REV1:387 Kb

CS5361評価ボード・データシート

2003 年 2 月 1 日、DS467DB4:828 Kb

ソフトウェアとツール

CS5361 IBISモデル

2006 年 10 月 1 日、Rev 1.0 :143 Kb
