MuxおよびPGA内蔵、104 dB、192 kHz ステレオ・オーディオA/Dコンバータ

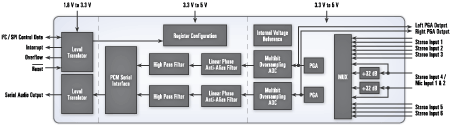

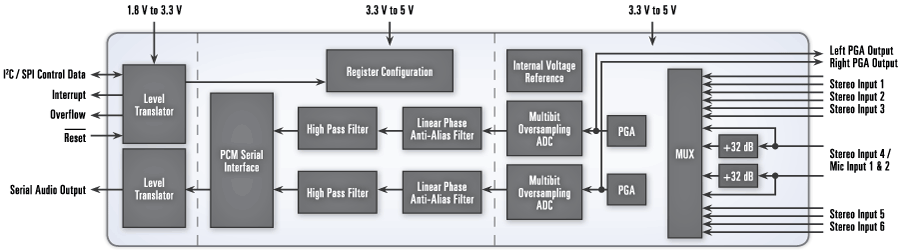

高度に統合されたCS5345ステレオ・オーディオA/Dコンバータを用いることで、製品開発の効率化を図ることができ、全体的な設計の簡素化とコスト削減をはかりながら、優れたオーディオ性能を実現できます。CS5345は、6:1 ステレオ入力muxを搭載したアナログ・フロントエンドを採用しています。また、優れた音質を保つために、プログラマブル・ゲイン・アンプを搭載し、ゼロ・クロス制御とクリック・フリー・トランジション性能付き、0.5 dB刻みで±12 dBのアナログ・ゲインを実現しました。1組の入力は、パスに32 dBのゲインを提供する専用マイク・プリアンプを備えており、低ノイズのマイク・バイアス電源も利用できます。マルチビット・デルタ・シグマ・アーキテクチャに基づきステレオA/D変換が行われます。CS5345は、24ビット変換および最大192 kHzのサンプル・レートをサポートします。ハイパス・フィルタがDCオフセットを除去するために搭載され、オーバーフロー状態を検出するために専用ピンを利用できます。CS5345は、3.3 Vまたは5 Vの電源で動作します。制御ポートおよびシリアルポート用に1.8 V~5 Vロジック電源が利用でき、レベルシフティングなく外部プロセッサまたはマイクロコントローラに直接接続できます。CS5345は、DVDレコーダおよびレシーバ、デジタル・ビデオ・レコーダ/パーソナル・ビデオ・レコーダ、デジタルTV、セットトップ・ボックス、ホーム・メディアセンター、車載エンターテイメントシステム、楽器およびPCサウンド・カードなどのアプリケーションを対象に、画期的な価格でプロフェッショナルな品質を実現しています。

Rocks® Cirrus RocksTM Cirrus®

特長

  • 最大192 kHzのシステム・サンプル・レート
  • ダイナミック・レンジ:104 dB
  • -95 dB THD+N
  • 6:1 ステレオ入力マルチプレクサ
  • プログラマブル・ゲイン・アンプ: ±12 dBゲイン(0.5 dB刻み、ゼロ・クロス)
  • 32 dBゲインおよび低ノイズ・バイアス電源付きマイク・プリアンプ
  • シングルエンド入力
  • 3.3 Vまたは5.0 V電源
  • 1.8 V~5 Vロジック・レベルのダイレクト・インターフェースをサポート

パラメトリック仕様

新設計には推奨しません
推奨される代替製品: CS5346
