DSDサポート、120 dB、24ビット、192 kHz ステレオ D/Aコンバータ
CS4398は、低電力の120 dBステレオD/Aコンバータ（DAC）で、デジタル・デエンファシス、0.5 dB刻みのボリューム・コントロール、ATAPIチャネル・ミキシング、選択可能な高速・低速のロールオフ・デジタル補間フィルタを備えています。この段階の後には、オーバーサンプリングされたマルチビット・デルタ・シグマ・モジュレータが続きます。これには、コンデンサ・ミスマッチによる歪みを除去するミスマッチ・シェーピング技術、およびマルチエレメント・スイッチド・コンデンサ、および差動アナログ出力を備えたローパス・フィルタが含まれます。Direct Stream Digital®（DSD）プロセッサにより、中間処理であるデシメーション・ステージなしでボリューム・コントロールおよび50 kHzのチップ・フィルタリングが可能となります。また、オプションでマルチエレメント・スイッチド・キャパシタ・アレイを直接使用できるダイレクトDSD変換パスも提供しています。CS4398は、DSDオーディオおよび32 kHz～200 kHzのデータ・サンプル・レートに対応し、選択可能なデジタル・フィルタを備え、優れた音質を提供します。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
テクノロジー
特長
- 低レイテンシのデジタル・フィルタ
- Direct Stream Digital® モード（SACD）
- 低クロック・ジッタ感度
- 差動アナログ出力
- 外部ミュート用制御出力
パラメトリック仕様
| チャネル出力 | 2 |
| 分解能(ビット) | 24 |
| ダイナミック・レンジ(dB) | 120 |
| THD+N (dB) | -107 |
| サンプル・レート(kHz) | 30～216 |
| アナログ電源(V) | 5 |
| デジタル電源(V) | 3.3～5 |
| ロジック電源(V) | 1.8～5.0 |
| 消費電力(mW) | |
| 出力レベル（Vrms） | 2.3 |

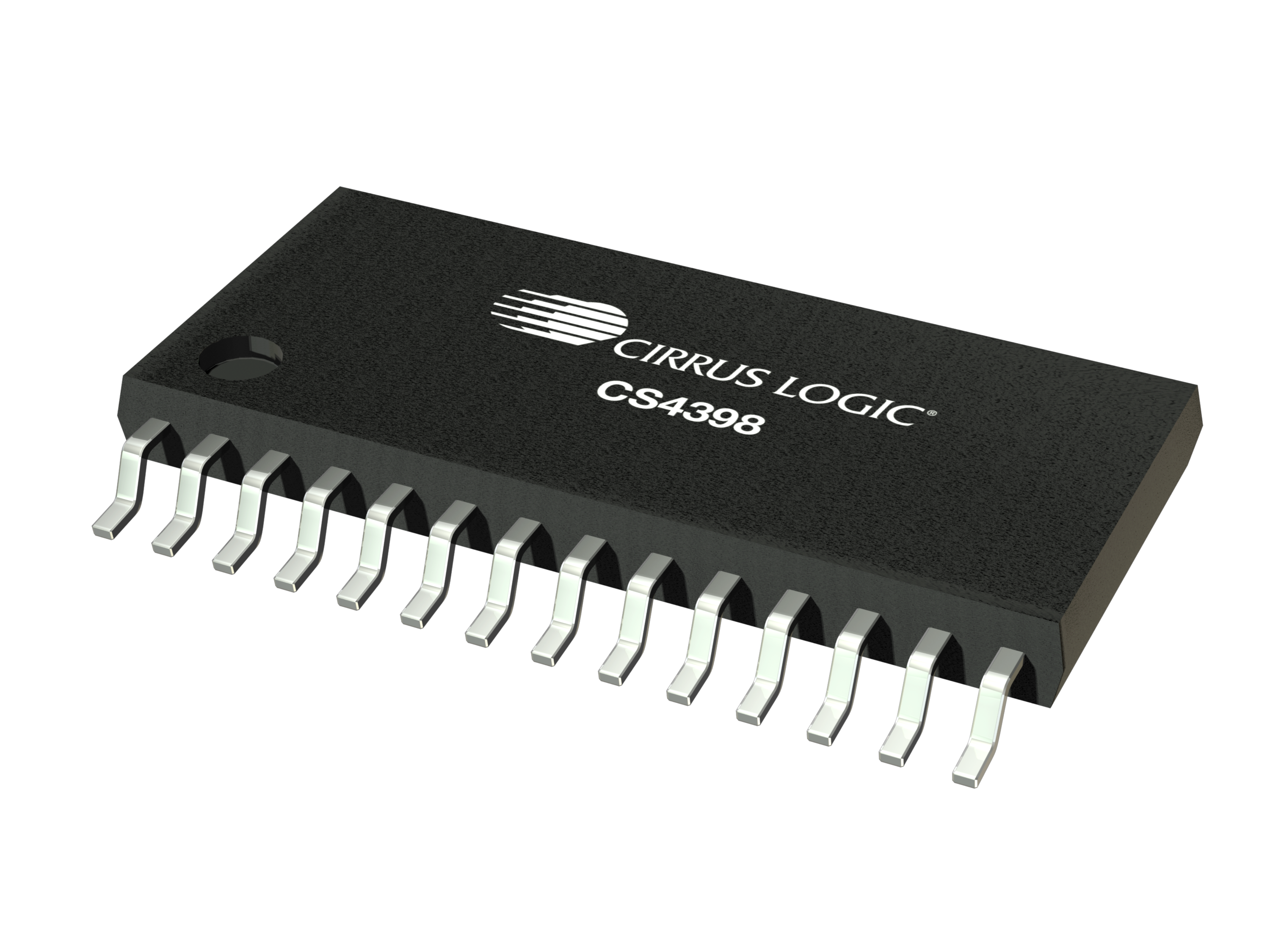

| パッケージ | 28 TSSOP |
MasterHIFI
Cirrus LogicのHi-Fi製品ラインの詳細については、Hi-Fiオーディオページをご覧ください。
