パルス出力付き、低価格の電力/エネルギー測定用IC

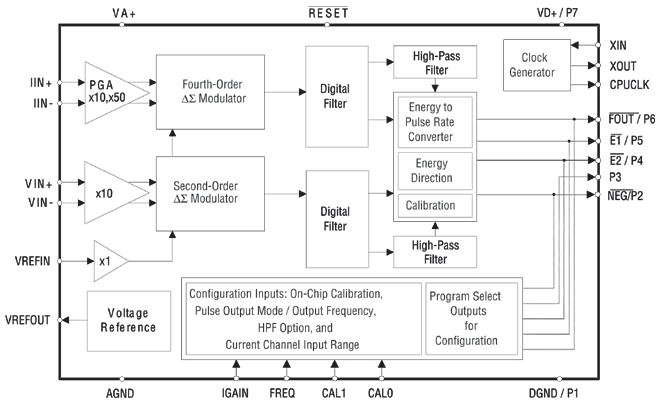

CS5462を使用することで、デジタル・パワーメータ・メーカーは、精度とコスト効果の高い電力消費量測定ソリューションを提供できます。このICは、2つのデルタ・シグマ・アナログ/デジタル・コンバータ(ADC)と周波数パルス出力を単一のチップに組み込んだ統合電力測定デバイスです。住宅用単相パワーメータ・アプリケーション向けに設計されたこのデバイスは、エネルギーを正確に測定し、エネルギー/パルス変換を行います。
デバイスの低周波数エネルギー出力E1およびE2は平均的な実電力を供給し、ステッパー・モーターや計数器を駆動するのに使用され、高周波数エネルギー出力FOUTはキャリブレーションに使用されます。CS5462によって、パルス出力フォーマット、パルス出力周波数、電流チャネル入力範囲、ハイパス・フィルタ・オプション、オンチップ・キャリブレーションの直接構成が可能になります。
CS5462は優れた温度安定性を備えており、長期間の動作が可能です。このデバイスは、外部ポテンショメータ、オフチップ・メモリ、またはレジスタの配列が不要な特許取得済みのキャリブレーション技術を採用することで、総BOMコストを削減します。CS5462は、電力使用量を正確に測定できるため、住宅用電子パワーメータの用途に最適な低コスト・ソリューションです。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
テクノロジー
特長
- エネルギー・データ直線性: 1000:1のダイナミック・レンジで読み取り値の±0.1%
- オンチップ機能: エネルギーを測定し、エネルギー/パルス変換を行います
- オンチップ・システムのキャリブレーション・オプション
- IEC、ANSI、JISの精度仕様に準拠
- 低消費電力
- IおよびV用ハイパス・フィルタ・オプション
- 電流チャネルの入力レンジを調整可能
- オンチップ2.5 V基準（標準25 ppm/°C）
- ステッパー・モーターや計数器用に設定可能なパルス出力
- オンチップ・エネルギー方向インジケータ
- 単一電源のグラウンド基準入力信号
- キャリブレーション用高周波出力
- オンチップ・パワーオン・リセット
- 電源構成
- VA+ = +5 V; AGND = 0 V; VD+ = +3.3 V～5 V
- パッケージ: 24ピンSSOP、鉛フリー対応
パラメトリック仕様
| 新設計には推奨しません |
| 推奨される代替製品: CS5490 |
