クラスDリアルタイムPSRフィードバック用A/Dコンバータ

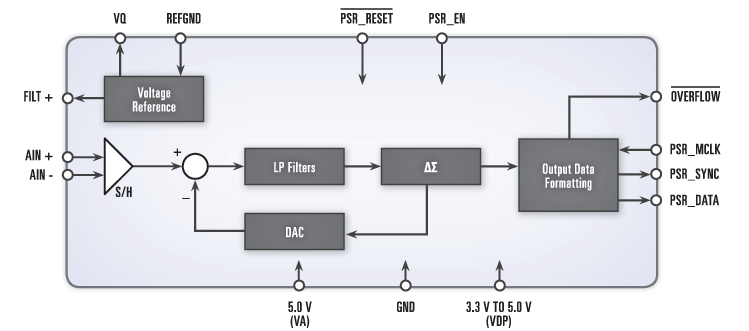

CS4461は、クラスD PSR（電源除去）フィードバック向けの完全なアナログ/デジタル・コンバータ(ADC)です。サンプリングおよびA/D変換を実行し、クラスDモジュレータへの入力用にデジタル・データを生成します。CS4461の先進のデルタ・シグマ・アーキテクチャにより、優れたノイズ除去と最大7.5 MHzのマルチビット変換を実現する差動アナログ入力が可能です。このA/Dコンバータは、ダイレクト・インターフェースによりクラスDモジュレータに対して電源状況のリアルタイム・フィードバックを提供するため、信号遅延が非常に低く抑えられます。PSRフィードバックの向上により、システム設計者は低コストの電源を使用できるため、BOMコストを低く抑えることができます。システム開発者は、差動（フルブリッジ）ソリューションではなくシングルエンド（ハーフブリッジ）ソリューションを開発することで、さらにBOMコストを低減できます。CS4461 A/DコンバータおよびCS44600/800クラスDデジタル・アンプは、DVDレシーバ、ホーム・シアター・レコーダー、エントリーレベルのオーディオ/ビデオ受信機、一体型ホーム・シアター・システム向けに、シンプルでコスト効率の優れた小規模なソリューションを提供します。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
テクノロジー
特長
- 最新のマルチビット・デルタ・シグマ・アーキテクチャ
- 電源状況のリアルタイム・フィードバック
- フィルタレス・デジタル出力による超低信号遅延
- 消費電力: 135mW
- 3.3～5 Vのロジック・レベルをサポート
- 差動アナログ・アーキテクチャ
- モジュレータ・オーバーフロー検出
- CS44600/800クラスD PWMモジューレータへの直接インターフェース
- 最大7.5 MHzでのマルチビット変換
- 2線式インターフェースを介した変調データの配信
- パッケージ情報: 24ピンTSSOP、鉛フリー対応
パラメトリック仕様
| 生産終了製品 |
|---|
